€129.36 + IVA
Disponibile
Disponibile
| Serie | CBC |
|---|---|
| Codice | CBC02GR |
| Sigla | CBC.2/GR |
| Codice doganale | 85369010 |
| Colore | grigio |
| CARATTERISTICHE TECNICHE | |
| Funzione/Tipo | Passante |
| Sezione nominale | 2.5 mm² |
| Capacità di connessione | |
| Conduttore flessibile | 0.2-4 mm² |
| Conduttore rigido | 0.2-4 mm² |
| Conduttore con terminale - modello | 2.5 mm² – WP25/14 |
| Caratteristiche elettriche secondo norma IEC EN | |
| Tensione max AC/DC | 1000 V |
| Corrente max con sezione nominale | 24 A nom./ 37 A max. |
| Calibro | A3 |
| Caratteristiche elettriche secondo norma UL | |
| Tensione max AC/DC | 600 V |
| Corrente Max con sezione nominale | 20 A / 24 A |
| Sezione (min-max) | 20-12 (AWG) |
| Coppia di serraggio (UL) | 3.5 lb.in |
| Caratteristiche elettriche secondo direttiva ATEX e normativa IEC Ex | |
| Tensione Max AC/DC | 500 V |
| Corrente Max con sezione nominale | 24 A |
| Temperature di utilizzo Min/Max | -40 °C / +110 °C |
| Tensione impulsiva nom. / grado di inquinamento | 12 kV / 3 |
| Lunghezza spellatura | 9 mm |
| Coppia di serraggio (nom. / max.) | 0.4 / 0.8 Nm |
| Larghezza (passo) | 5 mm |
| Lunghezza | 44 mm |
| Altezza montato su TH35-7.5/TH35-15/G32 | 52 / 60 / – mm |
| Indice di temperatura materiale isolante (EN 60216-1) | 130 °C |
| Materiale plastico | Poliammide UL94V-0 |
| ACCESSORI | |
| Piastrina terminale | |
| Grigia | CBC.2-10/PT/GR (cod. CB061GR) |
| Blu | CBC.2-10/PT (Ex)i (cod. CBI061) |
| Spessore | 1.5 mm |
| Ponte di parallelo | |
| Modello A) | PTC/2/… (cod. PTC02…) |
| Modello B) | PTP/2/… (cod. PTP02…) |
| Portata nom. IEC / ATEX | 24 A / 21 A |
| Striscia di segnalazione presenza ponte | PTC/SP (cod. PTC0990) |
| Ponte di parallelo sezionabile | ‒ |
| Piattina di parallelo multiplo | ‒ |
| Vite e colonnina di parallelo (Standard / Exe) | ‒ |
| Coperture di protezione | ‒ |
| Diaframma separazione morsetti | DFU/4/R (cod. DU04R) |
| Diaframma separatori ponti | DFM/800 (cod. DF800) – DFM/900 (cod. DF900) |
| Presa per spina di derivazione | ‒ |
| Tastatore di prova componibile | SDC/5 (cod. DC005) – SDC/5P (cod. DC05P) |
| Piastrina terminale per tastatore | ‒ |
| Inserto di polarizzazione per tastatore | SDC/POL (cod. DCPOL) |
| Siglatura | |
| Cartellino singolo | CNU/8/51 (cod. NU0851S) |
| Cartellino singolo per inserimento a passo | CNU/8/51 (cod. NU0851S) |
| Targhetta antinfortunistica | PRP/7/G (cod. PRP070G) |
| Blocchetto terminale | |
| A vite TH35 | BT/3 (cod. BT003) |
| A incastro TH35 | BTO (cod. BT007) |
| A incastro TH35 e G32 | BTU (cod. BT005) |
| Profilati | |
| IEC 60715/TH35 | PR/3/… |
| IEC 60715/G32 | – |
| APPROVAZIONI E MARCATURE |         |
Per ulteriori informazioni scarica il catalogo in PDF

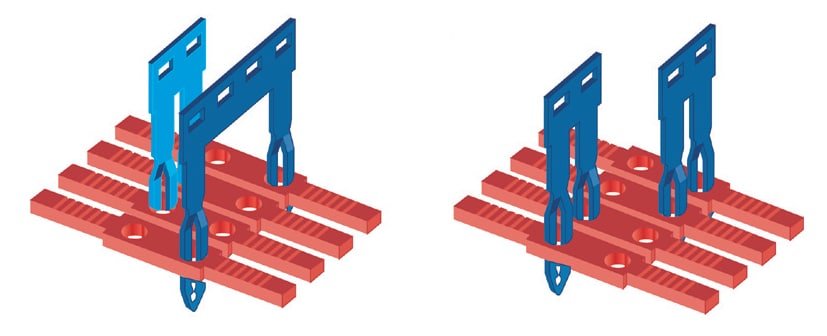

Sistema Easy Bridge
Il Ponte può essere fornito in misura “standard”, per 2-3-5-10 poli, oppure in barre di lunghezza da 250 mm.
I ponti possono anche essere utilizzati per collegare in parallelo morsetti della stessa sezione con il primo del gruppo seguente avente sezione diversa.
I ponti di parallelo “Easy Bridge Plus” per il morsetto CBC.6 sono disponibili nei colori rosso e blu per l’immediata visibilità. La superficie superiore è siglabile con pennarello indelebile per indicare la presenza del polo e del collegamento elettrico con il morsetto sottostante in ponti a poli alternati.
I nuovi prodotti costituiscono un ampliamento di gamma della serie di morsetti a molla con tecnologia push-in di Cabur, Easy Fast Connection (EFC).
La gamma arricchisce l’offerta QBLOK di Cabur già affermata.
