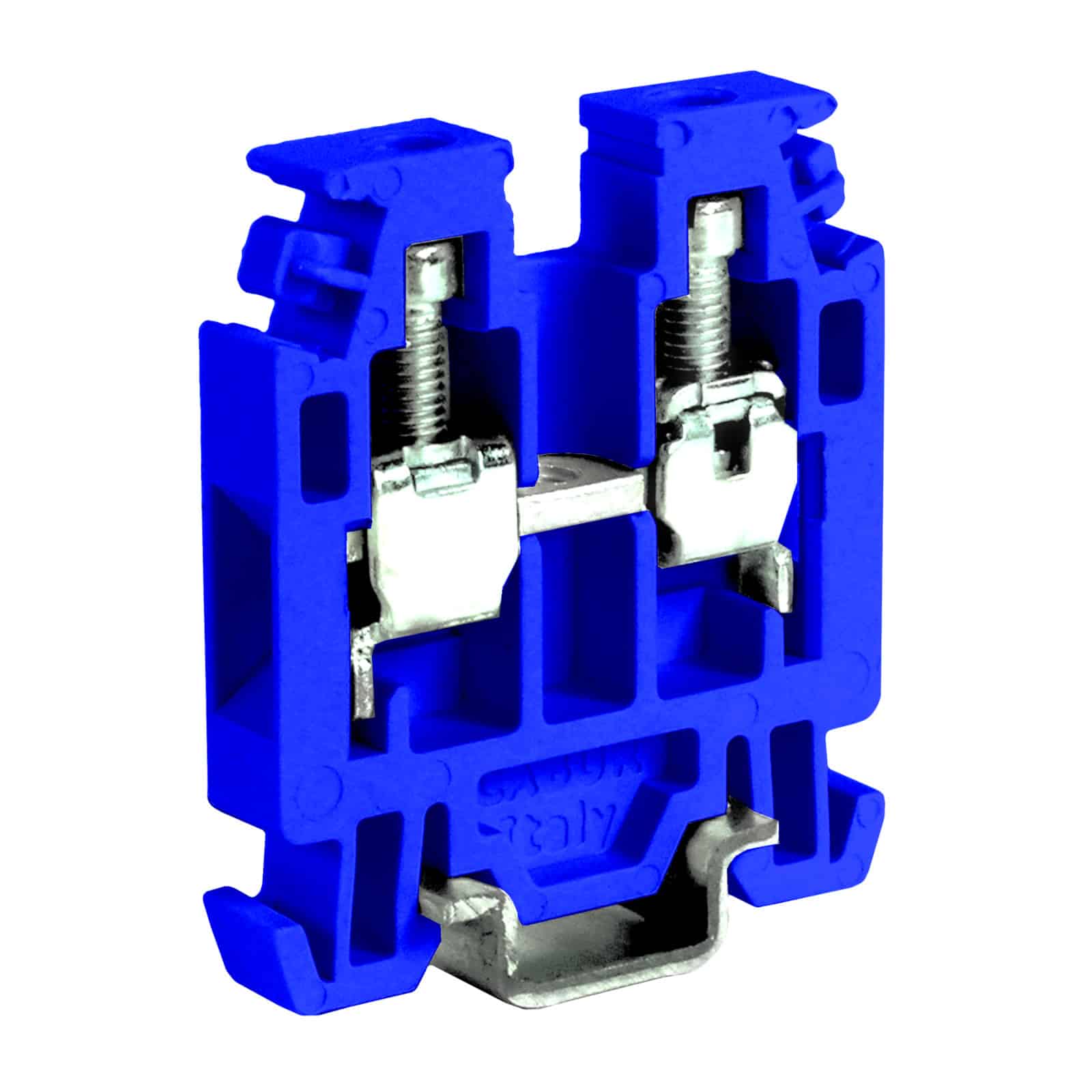

| Serie | RN – RP |
|---|---|
| Codice | RN510 |
| Sigla | RN.2 (Ex)i |
| Codice doganale | 85369010 |
| Colore | blu |
| CARATTERISTICHE TECNICHE | |

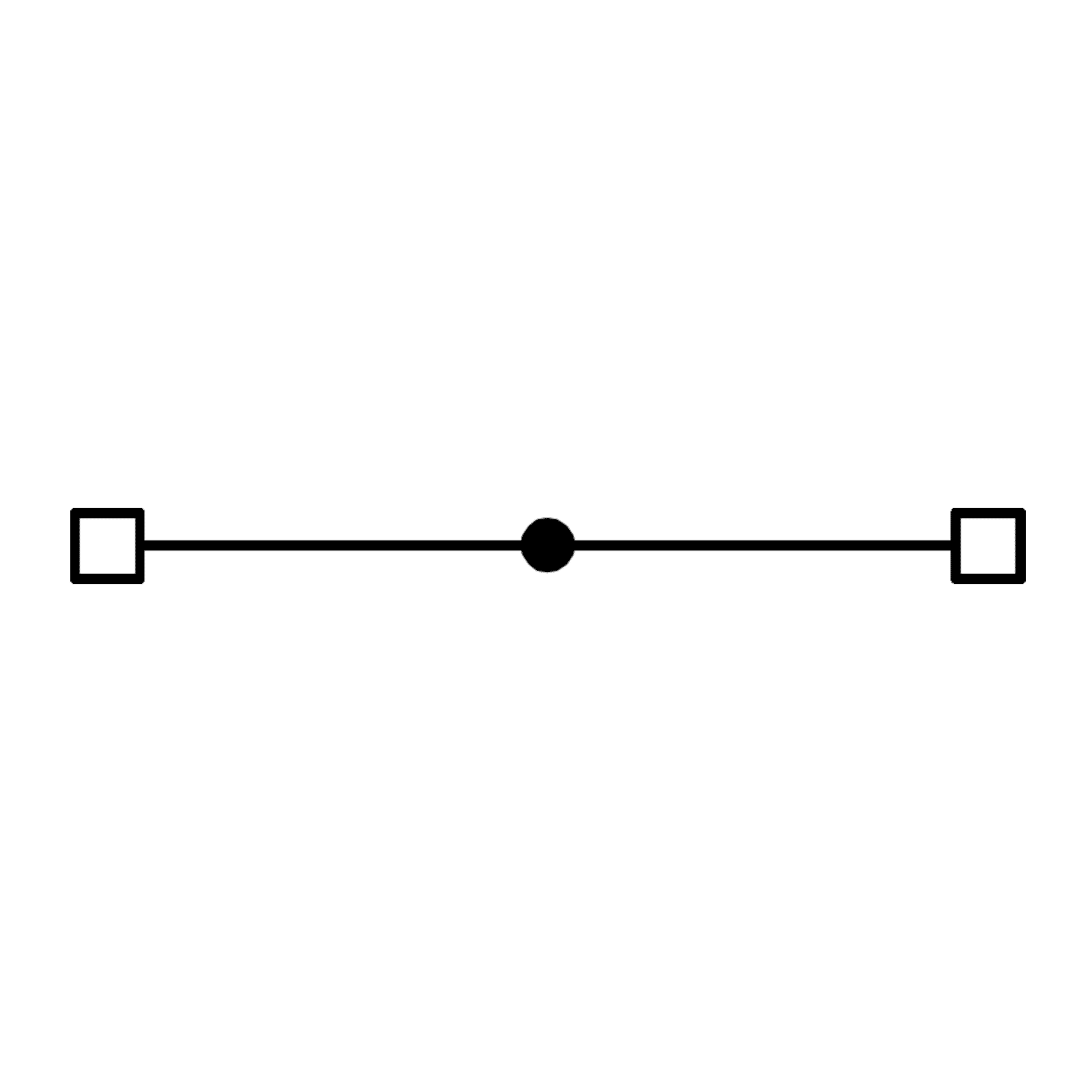

| Funzione/Tipo | Minimorsetto passante |
| Sezione nominale | 2.5 mm² |
| Capacità di connessione | |
| Conduttore flessibile | 0.5-4 mm² |
| Conduttore rigido | 0.2-4 mm² |
| Conduttore con terminale - modello | 2.5 mm² – WP25/14 |
| Caratteristiche elettriche secondo norma IEC EN | |
| Tensione max AC/DC | 500 V |
| Corrente max con sezione nominale | 24 A |
| Calibro | A3 |
| Caratteristiche elettriche secondo norma UL | |
| Tensione max AC/DC | 600 V |
| Corrente Max con sezione nominale | 20 A |
| Sezione (min-max) | 20-12 (AWG) |
| Coppia di serraggio (UL) | 3.5 lb.in |
| Caratteristiche elettriche secondo direttiva ATEX e normativa IEC Ex | |
| Tensione Max AC/DC | 320 V |
| Corrente Max con sezione nominale | 24 A |
| Temperature di utilizzo Min/Max | -40 °C / +110 °C |
| Tensione impulsiva nom. / grado di inquinamento | 6 kV / 3 |
| Lunghezza spellatura | 8 mm |
| Coppia di serraggio (nom. / max.) | 0.4 / 0.8 Nm |
| Larghezza (passo) | 5 mm |
| Lunghezza | 27 mm |
| Altezza montato su TH35-7.5/TH35-15/G32 | – / – / – |
| Altezza montato su TH15–5.5 | 32 mm |
| Indice di temperatura materiale isolante (EN 60216-1) | 130 °C |
| Materiale plastico | Poliammide UL94V-0 |
| ACCESSORI | |
| Piastrina terminale | |
| Grigia | RFN/PT/GR (cod. RF101GR) |
| Spessore | 1.5 mm |
| Ponte di parallelo | |
| Modello A) | PM/12/… (cod. PM12…), non per utilizzo Ex |
| Modello B) | PMP/25 (cod. PMP25) |
| Vite e colonnina di parallelo (Standard / Exe) | CPM/16 (cod. CMP16) – CPX/16 (cod. CPX16) |
| Diaframma separazione morsetti | DFP/2/R (cod. DFP2R) |
| Blu | RFN/PT (Ex)i (cod. RF201) |
| Portata nom. IEC / ATEX | 24 A / 24 A |
| Coperture di protezione | PRP/5 (cod. PRP05) |
| Presa per spina di derivazione | SDD/1 (cod. DD001) – PSD/A (cod. PD001) |
| Vite e piastrina di corto circuito | |
| Siglatura | |
| Cartellino singolo | CNU/8/51 (cod. NU0851S) – CNU/10/61 (cod. NU1061S) |
| Cartellino singolo per inserimento a passo | CNU/8/51 (cod. NU0851S) |
| Targhetta antinfortunistica | – |
| Blocchetto terminale | |
| A vite TH35 | BT/2 (cod. BT006) |
| Profilati | |
| IEC 60715/TH15 | PR/DIN/… |
| APPROVAZIONI E MARCATURE |        |
